鋼格柵的尺寸測量看似簡單，實則隱藏著許多專業的奧秘。由于測量不當，許多項目在安裝過程中存在間隙過大、切割浪費甚至結構安全隱患。本文將揭示老安裝人員永遠不會輕易透露的尺寸測量秘訣，幫助您避免常見誤區。
誤區一：忽略鋼格柵匹配的整體尺寸。
網格積累誤差是安裝錯位的罪魁禍?zhǔn)?。如果測量時只記錄總長度和寬度，忽略了單個網格的精確尺寸，100個網格的微小誤差會導致終端無法連接。某地鐵項目0.5mm/格子誤差累積，最終出現15mm的安裝間隙。
正確做法：
同時測量10個連續網格的總尺寸和中心距。
單格平均尺寸與理論值之間的偏差
要求供應商提供網格排列示意圖確認節點位置
誤區二：鋼格柵忽略熱脹冷縮的大小余量
溫差變形常被低估。在30℃溫差環境下，
鋼格柵長度每10米變化4.2.mm。一個北方電廠冬天安裝的格柵，夏天由于膨脹而導致邊緣擠壓變形。
專業化測量方法：
在測量時記錄環境溫度
預留量按使用地極端溫差計算。
高溫度環境測量值應降低0.04%的長度
應增加0.05%的低溫環境測量值
誤區三：鋼格柵平面測量忽略立體變形

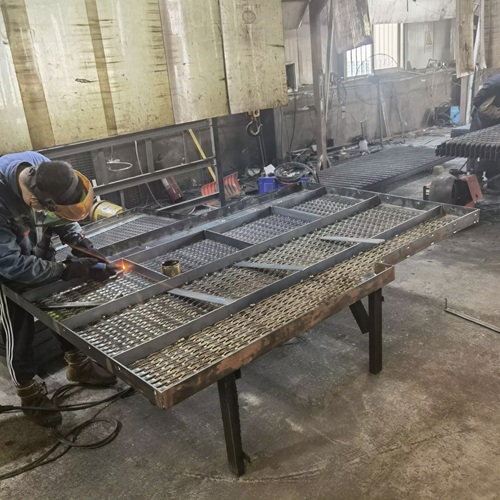

焊接應力變形肉眼難以區分?？此破秸?strong>
鋼格柵，放置后可能會翹曲0.5-3毫米/m。由于忽略了這個問題，一個商業綜合體的玻璃護欄和格柵之間有明顯的間隙。
立體檢測技巧：
將格柵懸空放置24小時釋放應力
四角和中心點的高度差用激光水準儀檢測。
對角線長度的差應該≤3mm/m
誤區四：鋼格柵測量連接部位的草率
螺栓孔偏差引起連鎖反應。1mm的孔距誤差可能導致整排螺栓無法安裝。因此，一家化工廠延誤了兩周的工期。
精確測量要點：
用數字游標卡尺測量孔徑
孔位坐標從基準邊開始標注。
檢查20%的孔距并記錄最大偏差值
誤區五：鋼格柵邊緣處理測量缺失
邊緣厚度不均勻影響密封性能。同一格柵邊緣的厚度差可能達到1.5。mm，造成防水膠帶密封失效。
邊緣測量規范：
每隔300mm測量一次包邊厚度
檢查鎖邊接縫處的過渡平滑度
確定倒角度一致性(通常45)°±2°）
專業化測量工具清單
激光器(精度)測距儀±0.5mm/m）
數字游標卡尺(分辨率0.01mm)
直角尺校驗儀(檢測垂直度)
表面輪廓儀(測量波浪變形)
紅外線溫度計(修正熱脹冷縮)
